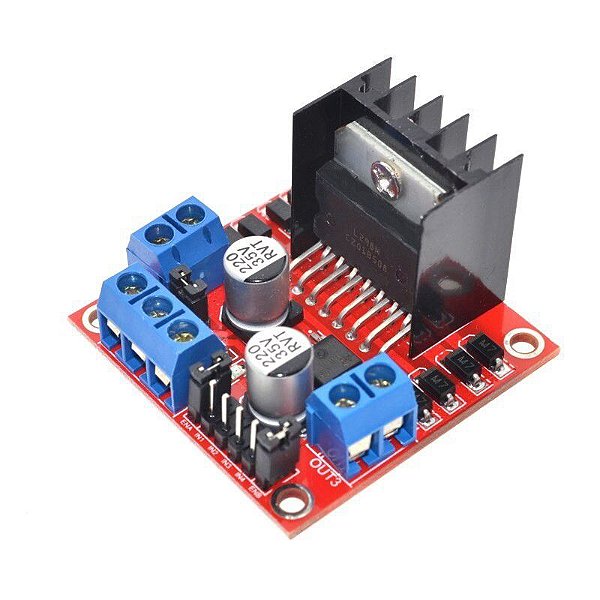

Driver Motor Ponte H L298n Placa Controladora Driver L298n
O uso de Ponte H é interessante para diversas implementações com motores, porque estes componentes permitem uma série de facilidades. A ponte H nos permite girar o motor para ambos os lados, além de possibilitar o controle de motores de passo, como um driver controlador.
Também conhecido como ponte H, permite controlar velocidade e sentido de rotação de até dois motores.
Contém dois canais permitindo controlar até 2 motores ao mesmo tempo.
Contém terminais parafusáveis para fácil instalação e buracos nas extremidades da placa para fixação utiliza o CI microcontrolador L298n
- Output A: conexão do Motor 1.
- Output B: conexão do Motor 2.
- +5v: A placa possui um regulador de tensão 5v integrado, e este regulador pode ser acionado pelo jumper “5v enable” caso a alimentação da placa seja de 7V - 35V.
- Input: quatro entradas de controle In1, In2, In3 e In4.
In 1: PWM para a velocidade do motor 1.
In 2: Sinal digital para sentido de rotação do motor 1 (nível 0 > horário e nível 1 anti-horário).
In 3: PWM para a velocidade do motor 2.
In 4: Sinal digital para sentido de rotação do motor 2 (nível 0 > horário e nível 1 anti-horário).
Módulo ponte H para projetos eletrônicos, L298N
Características
-Quantidade de canais: 2
-Tensão máxima de alimentação: 7 - 35V
-Tensão de operação: 5V
-Corrente máxima por canal: 2A
-Corrente máx por entrada digital: 36mA
-Limites de temperatura: -20ºC - 135ºC
-Potência máxima dissipada: 25W
-Dimensões: 43mm x 43mm x 27mm
-Peso: 31g
Acompanha:
01 - L298N
