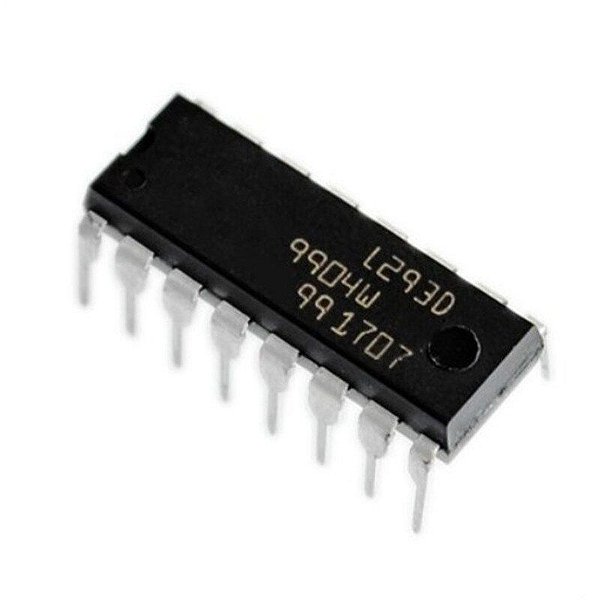

Ci L293d Ponte H Dupla

Código: AA20 Marca: Fábrica de Bolso

R$ 4,45

ou R$ 4,29 via Pix

Qtde: Comprar Estoque: Disponível

R$ 4,29

Funcionamento do Componente

O CI L293D é um driver de ponte H dupla que permite o controle de motores de corrente contínua em ambas as direções. Ele é comumente utilizado para controlar dois motores de forma independente, permitindo a inversão do sentido de rotação e o controle de velocidade através de modulação por largura de pulso (PWM). O L293D utiliza um conjunto de transistores para direcionar a corrente de forma apropriada aos motores, permitindo o controle de dois motores DC ou um motor de passo.

Características Técnicas

• Tensão de Operação:

• Lógica: 4.5V a 5.5V

• Motor: 4.5V a 36V

• Corrente de Saída:

• Máxima por canal: 600 mA

• Pico de corrente: 1.2 A por canal (curto período)

• Número de Pinos: 16

• Protocolo de Comunicação: Não aplicável, controle direto via pinos de entrada.

• Configuração dos Pinos:

• 4 entradas de controle

• 4 saídas para motores

• 2 pinos de alimentação (VCC para lógica e VCC2 para motores)

• 2 pinos de terra (GND)

• 2 pinos de habilitação (um para cada par de saídas)

• Dimensões Físicas: Encapsulamento DIP• 16 (Dual In• line Package)

• Materiais: Encapsulamento de plástico com terminais de metal.

• Proteção Interna: Diodos de proteção contra tensão reversa.

Aplicações Típicas

• Robótica: Controle de motores DC em robôs móveis.

• Automação Residencial: Controle de cortinas ou portas motorizadas.

• Sistemas Embarcados: Controle de atuadores em projetos de prototipagem.

• Educação: Projetos didáticos de eletrônica e robótica.

• IoT: Controle de pequenos motores em dispositivos conectados.

O CI L293D é amplamente utilizado em projetos de eletrônica devido à sua capacidade de controlar motores de forma eficiente e a simplicidade de integração em circuitos.
