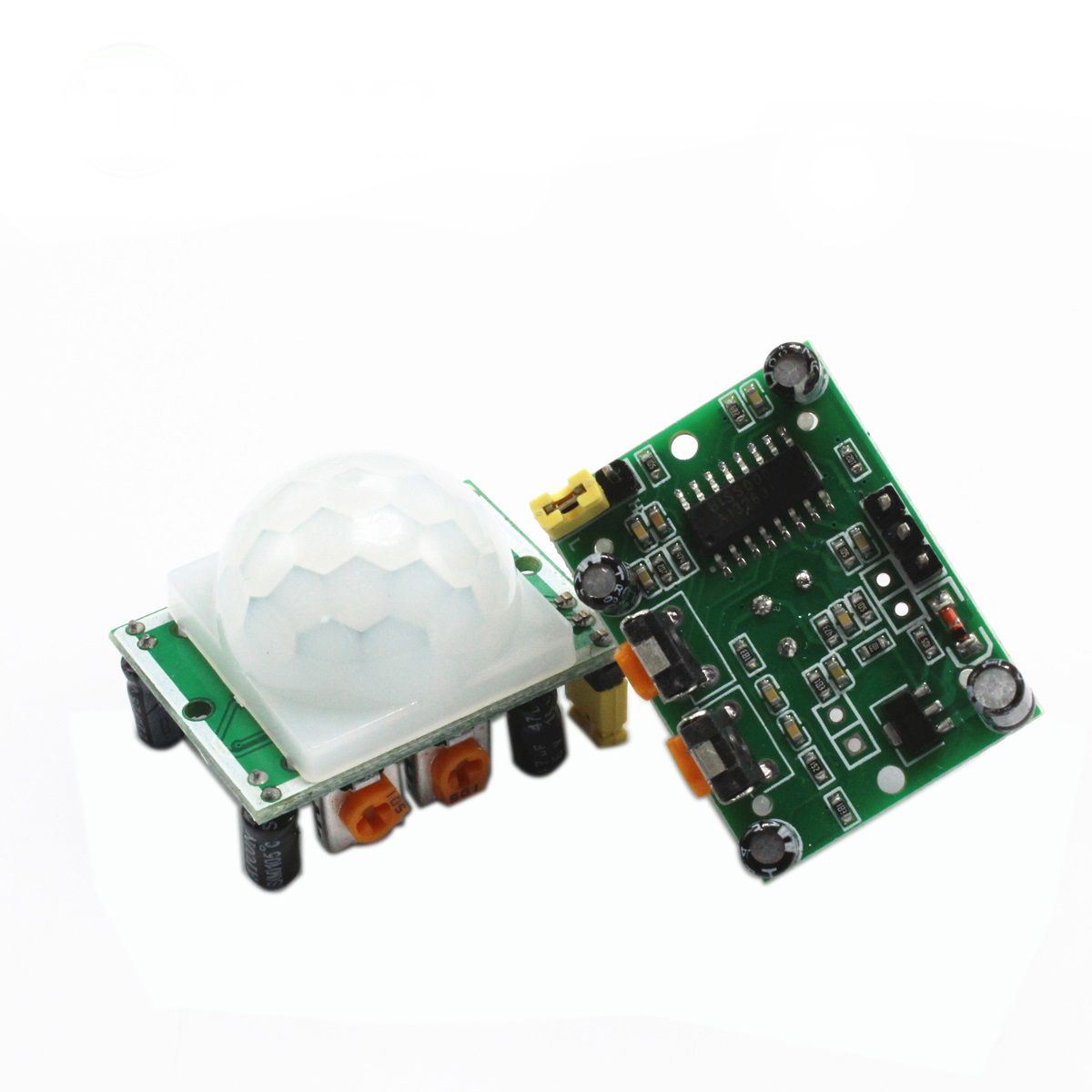

O funcionamento do Sensor de Presença e Movimento PIR se baseia na detecção de calor emitido pelo corpo humano. Todo o corpo que estiver com a temperatura acima de zero emite calor, portanto pode ser "detectado" por um sensor piroelétrico. O Sensor PIR consegue detectar o movimento de objetos que estejam em uma área de até 7 metros! Caso algo ou alguém se movimentar nessa área o pino de alarme é ativado. É possível ajustar a duração do tempo de espera para estabilização do PIR através do potenciômetro amarelo em baixo do sensor assim como sua sensibilidade. A estabilização pode variar entre 5-200 seg.
Conectando ao Sensor
Conecte uma fonte de 5v ao GND e VCC. O pino DADOS refere-se ao sinal de saída que será 'Alto' indicando movimento ou 'Baixo' indicando nenhuma movimentação. Quando a saída é acionada pelo movimento detectado esta ficará em alto por um curto período de tempo, mesmo se não haja mais movimento. O tempo em alto pode ser setado variando o potenciômetro 'Time', sendo que o outro altera a sensibilidade.
