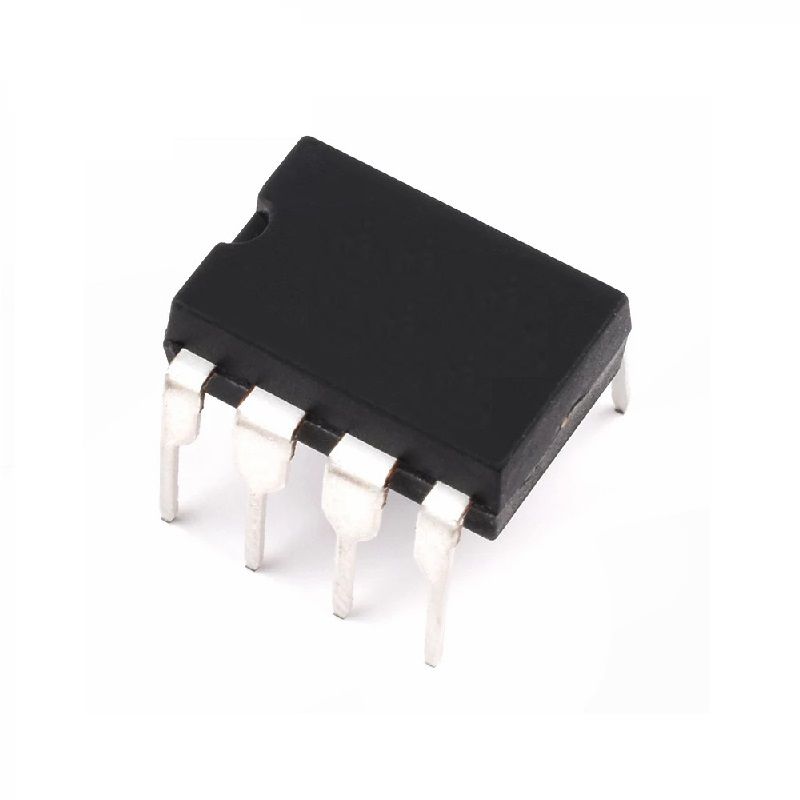

O LM741 é um circuito integrado amplificador operacional de propósito geral muito popular, sendo um amplificador de tensão de alto ganho. Este CI possui um amp-op internamente, e é bastante simples de usar, confiável e de baixo custo.
O 741 utilizado com ganho total (100.000), somente tem aplicação como comparador de tensão. Neste caso, uma pequena diferença de tensão entre as entradas (+) e (-) é amplificada 100.000 vezes, levando a tensão de saída a um valor próximo da tensão de alimentação positiva ou negativa, dependendo do sinal da diferença e da configuração do circuito como inversor ou não inversor.
Utilizando dois resistores, os amplificadores operacionais podem ser levados a ter um ganho programado. Os dois resistores fazem parte de um circuito de realimentação negativa, onde parte do sinal de saída é levado à entrada, compensando o excesso de amplificação e "travando" o amplificador em um determinado ganho.
O 741 possui também dois pinos chamados "offset null". Estes pinos existem porque quando as duas tensões de entrada são iguais a zero, a saída do 741 não é perfeitamente zero, existindo uma tensão residual da ordem de microvolts ou milivolts. Para aplicações de grande amplificação que exigem precisão absoluta, um potenciômetro ligado entre estes dois terminais e a alimentação negativa (figura 2.7.6) fará o ajuste que anulará esta tensão residual.
